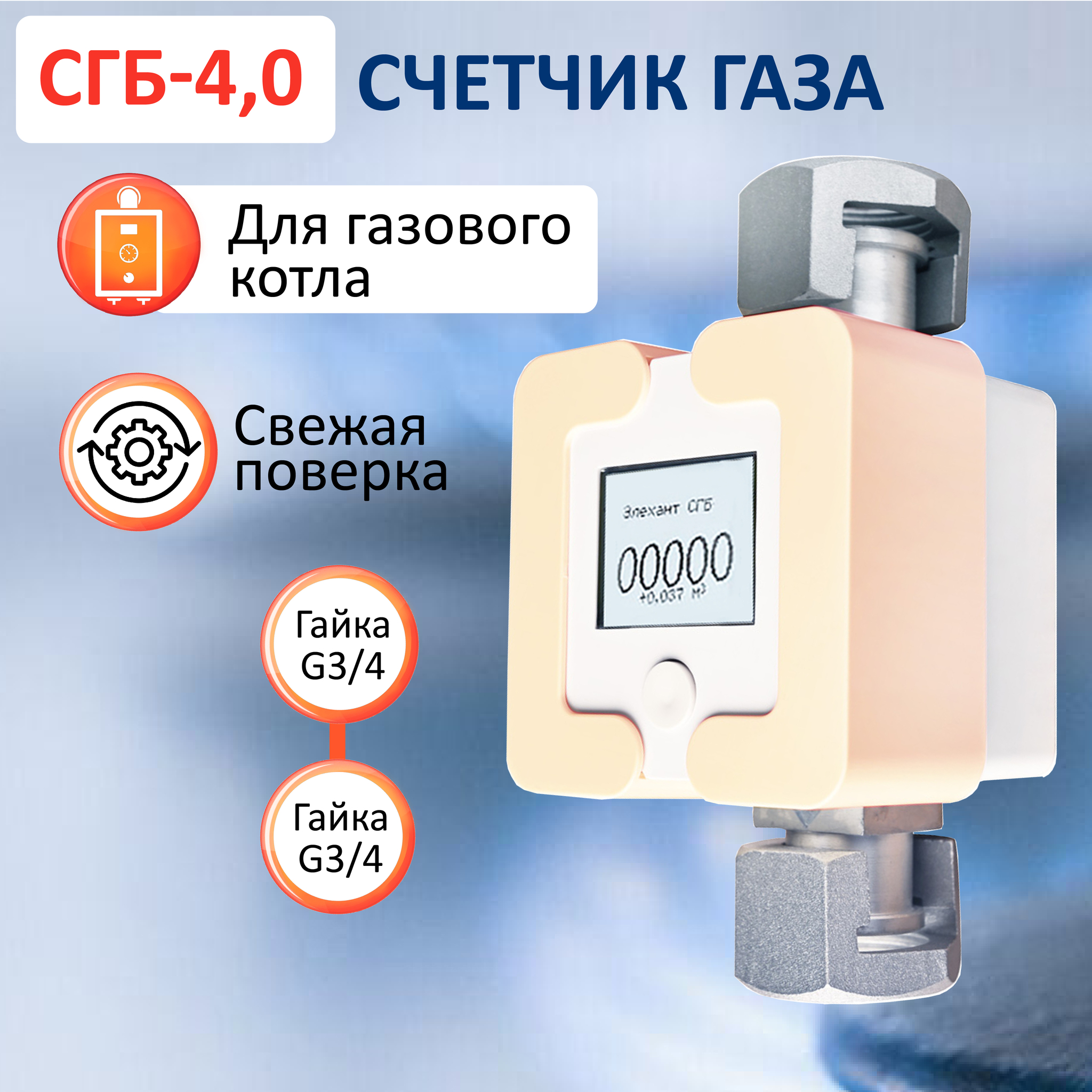

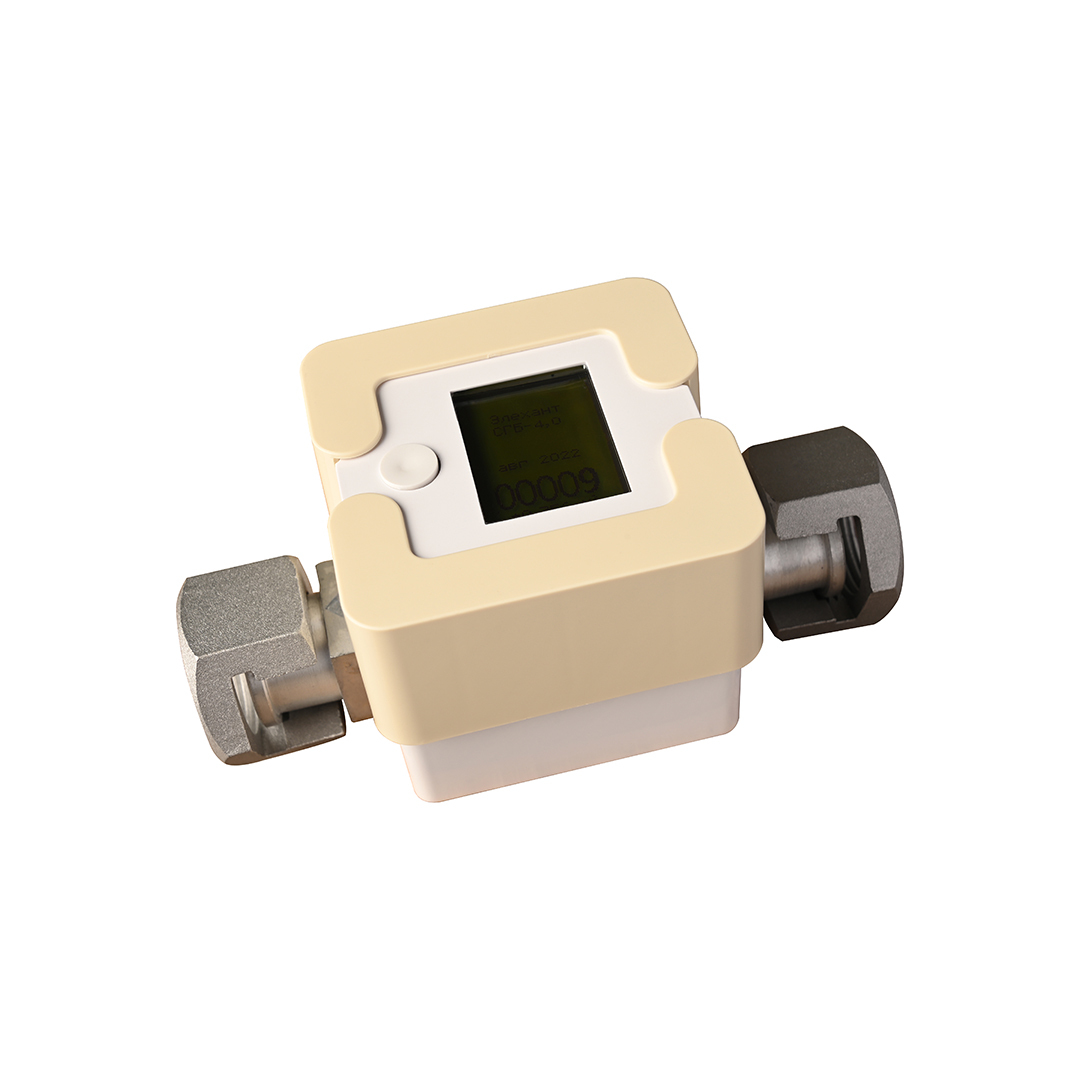

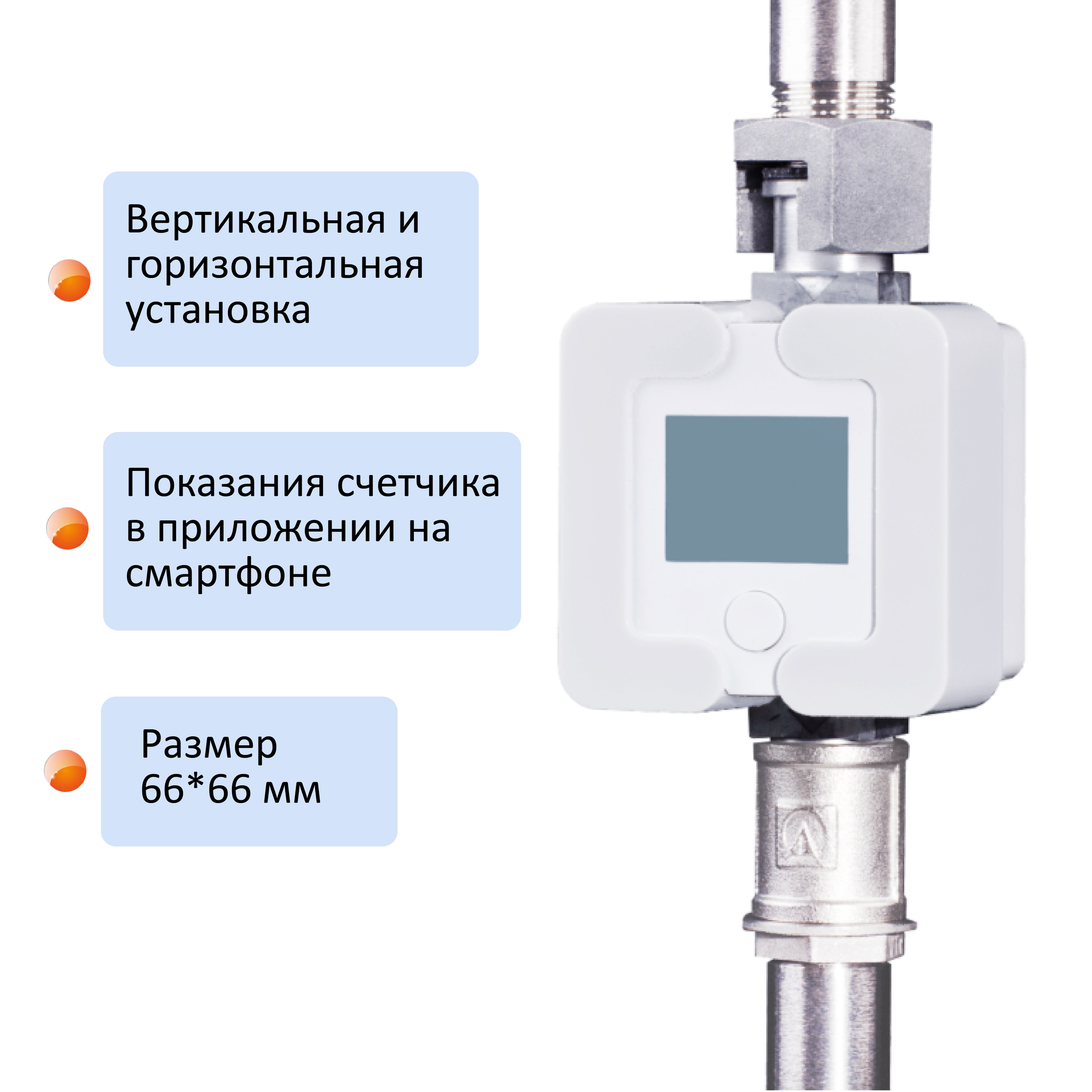

Счетчик газа СГБ-4,0 Г-Г/персик

Счетчики газа бытовые СГБ-4,0 предназначены для измерителей объема сжиженного углеводородного газа по ГОСТ 20448-90 и природного газа по ГОСТ 5542-2014 при учете потребления газа индивидуальными потребителями.

Диапазон измерения расхода газа (м3/ч) -от 0,08 до 4,0.

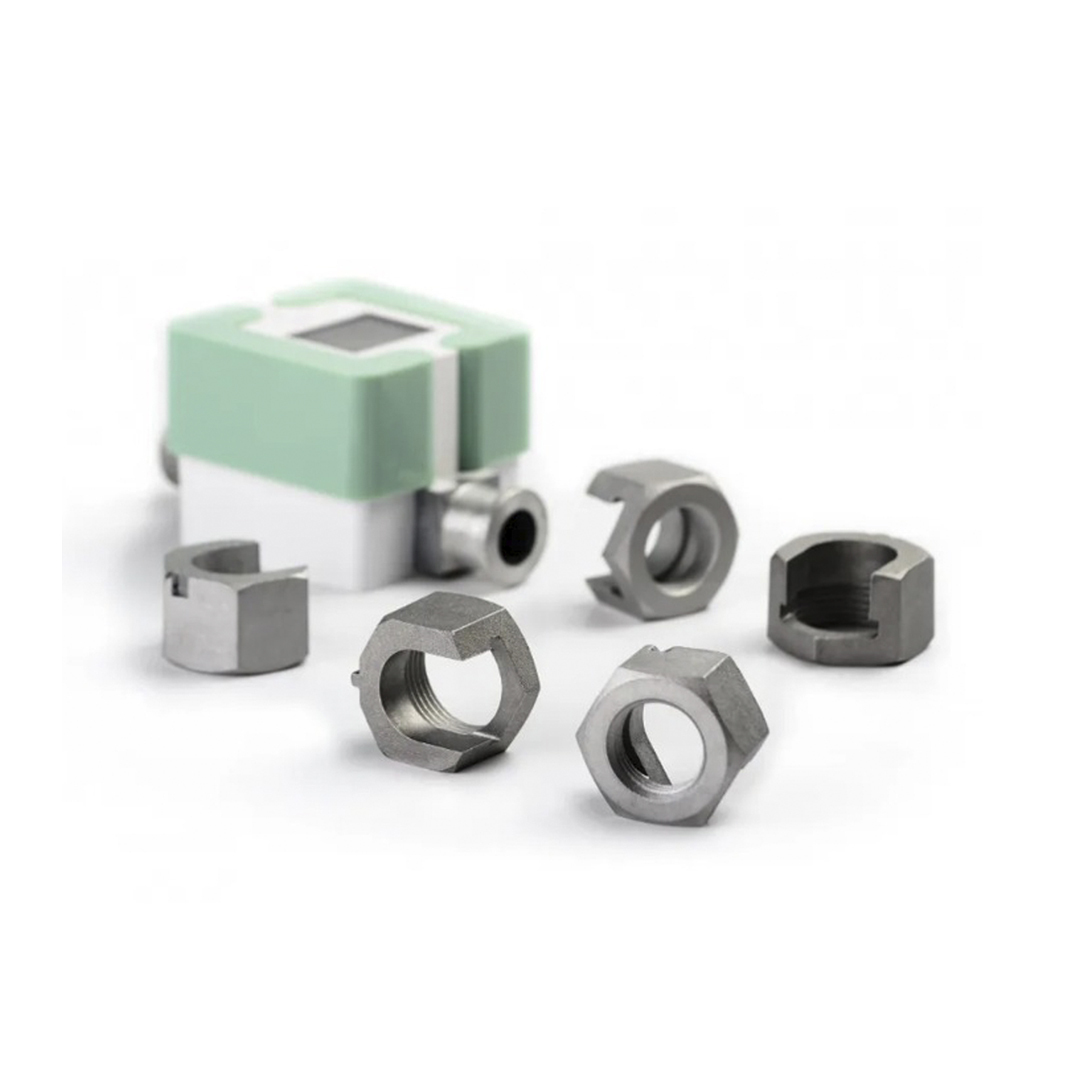

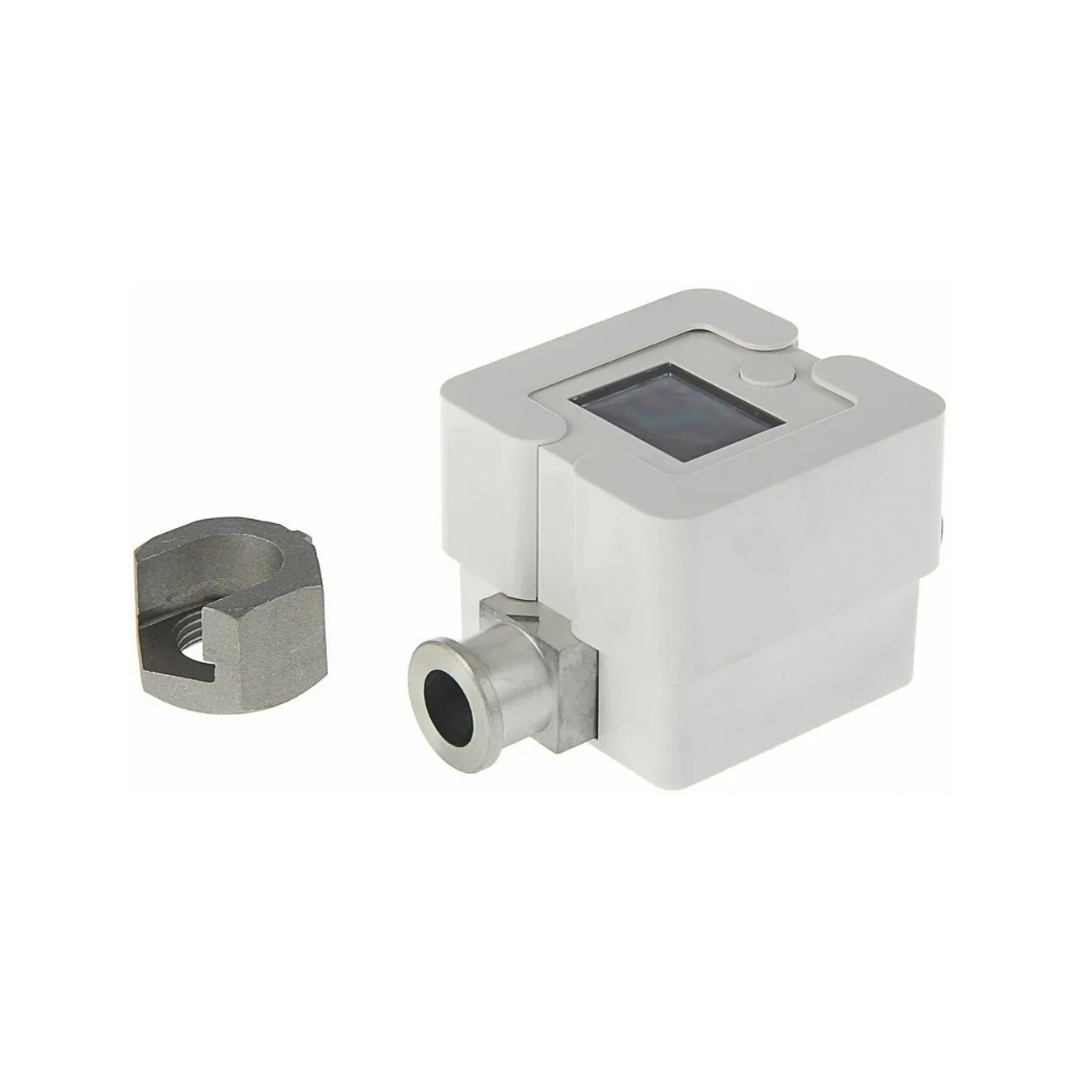

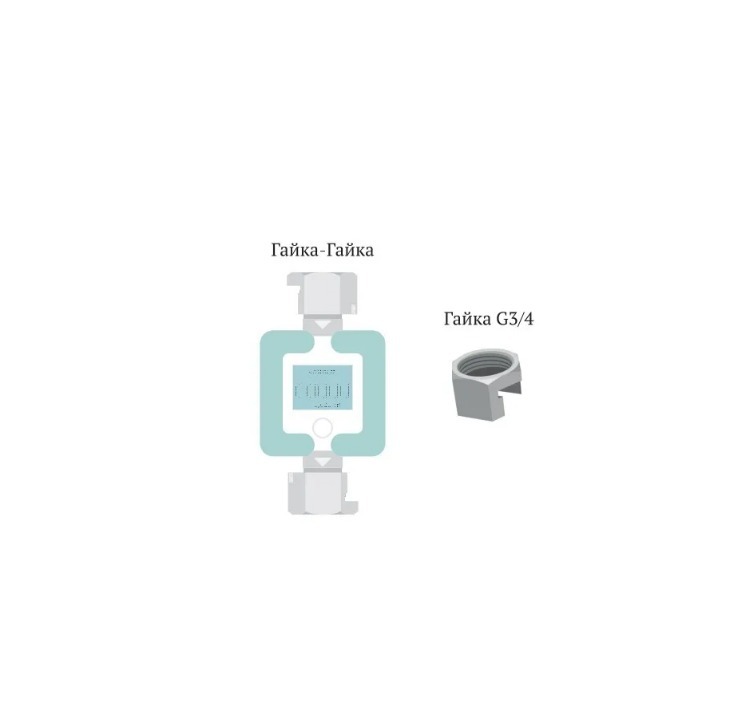

В комплект входит гайка резьба 3/4" (гайка-гайка).

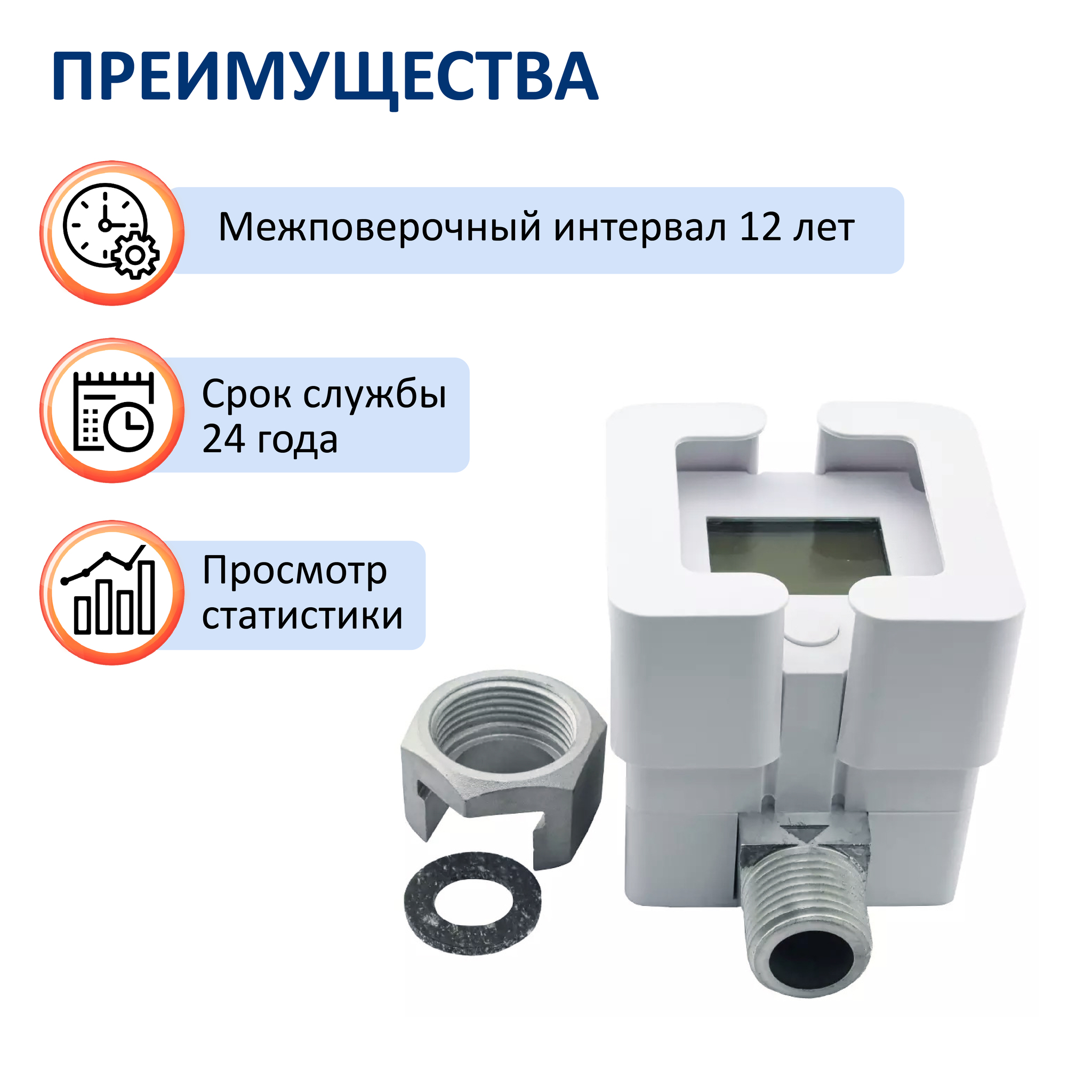

Межповерочный интервал - 12 лет.

Поверка свежая. В пределах 6 месяцев.

Сертификат соответствия: РФ

Паспорт счетчика: РФ

Принцип действия счетчиков основан на преобразовании объема газа, прошедшего через счетчик, в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний, с последующим подсчетом на электронном блоке измерения объема газа.

Счетчикисостоят из следующих основных узлов:

- корпус с расположенным в нём струйным генератором, пьезоэлементом и входными и выходными присоединительными патрубками;

- электронный блок;

- элемент питания;

- две белые пластиковые накладки.

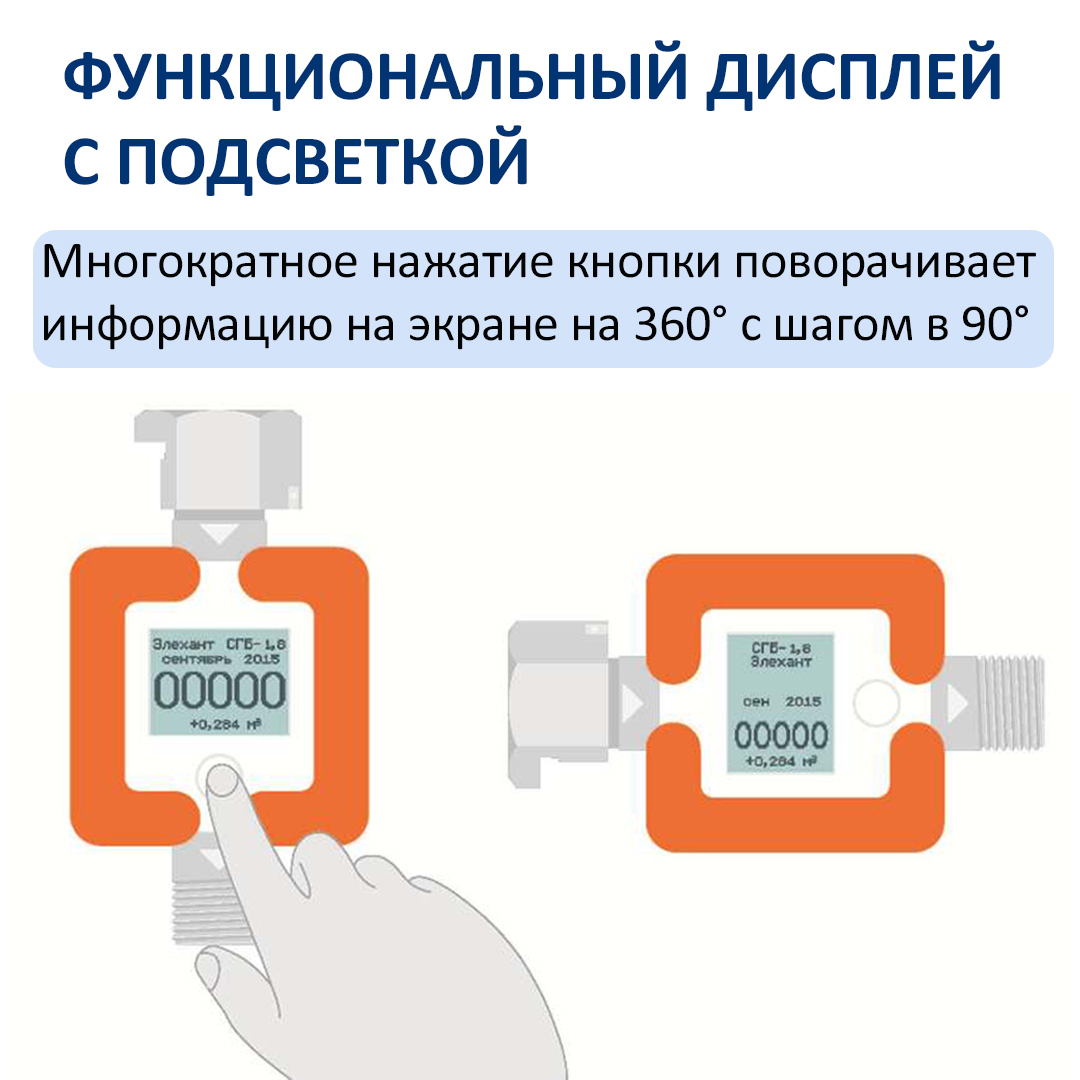

Счетчики имеютотчетное устройство на жидкокристаллическом индикаторе.

Программное обеспечение (далее по тексту ПО) счетчиков по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

ПО является метрологически значимым и включает в себя:

- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющих для них;

- программные модули, осуществляющие отображение, хранение и защиту измерительной информации.

Идентификационные данные программного обеспечения

Идентификационное наименование ПО - Prog40.hex

Номер версии (идентификационный номер) ПО - 1.0* (*допускается замена программного обеспечения на более новую версию)

Цифровой идентификатор ПО - CRC16:F9AC

Все интерфейсы связи счетчиков скрыты под корпусом, который пломбируется при поверке.

Уровень защиты ПО от преднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню "С".

Метрологические характеристики

Минимальный расход Q min. м3/ч

Максимальный расход Q max. м3/ч

Пределы допускаемой относительной погрешности измерения объёма газа, %, в диапазоне расходов:
- от Q min до 0,2 Q max включ.

- Св. 0,2 Q max до Q max

2,5

1,5

Пределы допускаемой абсолютной погрешности измерения температуры газа в диапазоне температур от -10 до +50 ℃, ℃

-

Емкость отсчетного устройства, м3, не менее

99999,999

Цена деления отсчетного устройства, м3, не менее

0,001

Основные технические характеристики

Диаметр условного прохода, мм

15

Потеря давления при Q max, кПа, не более

2,0

Степень защиты по ГОСТ 14254-2015

IP50

Напряжение питания, В

3,6

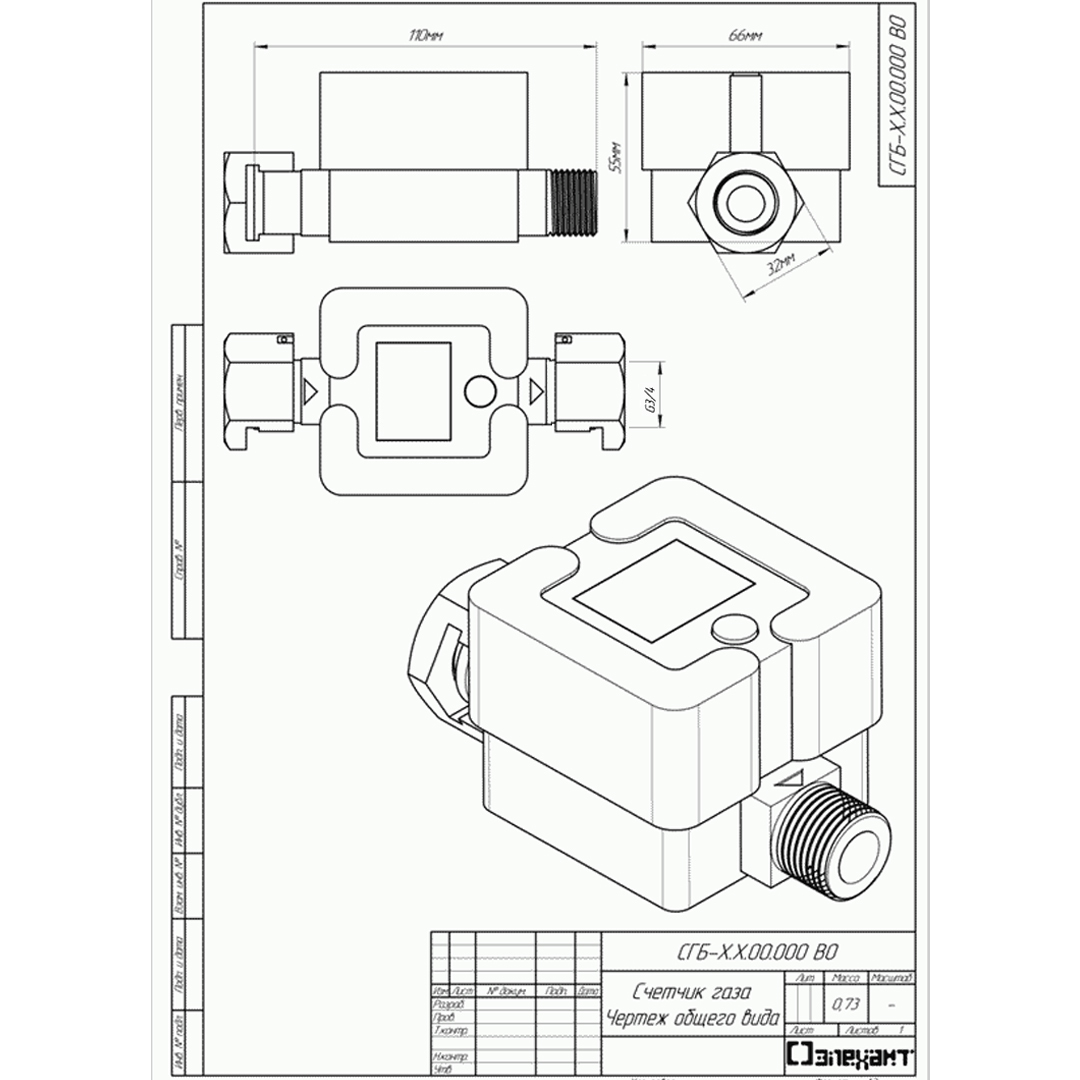

Габаритные параметры, мм, не более:

- высота

- длина

- ширина

55

110

66

Масса, кг, не более

0,3

Средний срок службы, лет

24

Средняя наработка на отказ, ч

120000

Условия эксплуатации:

- температура воздуха, ℃

- относительная влажность воздуха, %

- атмосферное давление, кПа

От -10 до +50

От 30 до 80

От 84,0 до 106,7
