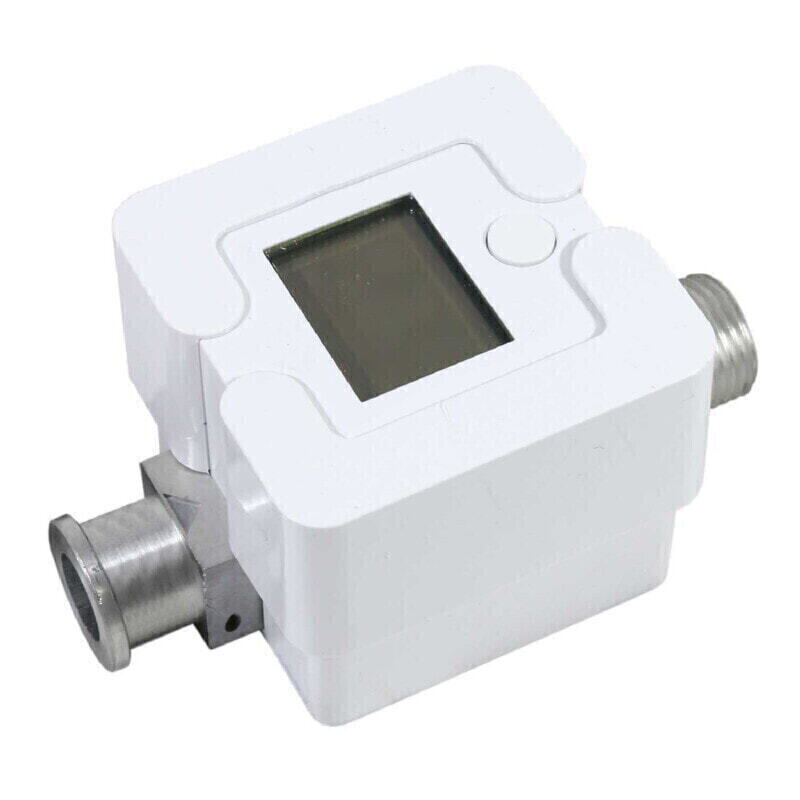

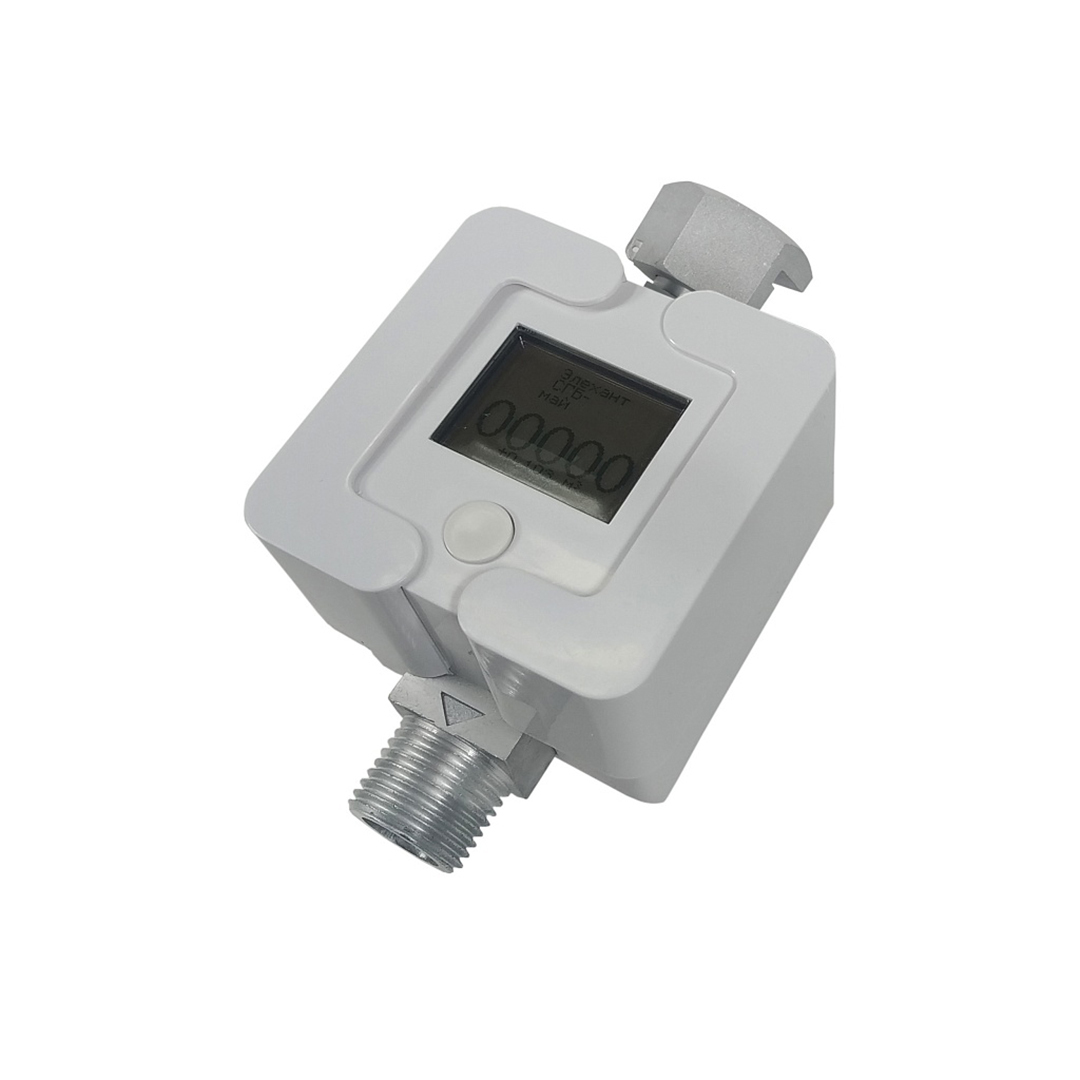

Счетчик газа СГБ-1,8 Г-Ш/персик

Счетчики газа бытовые СГБ-1,8 предназначены для измерителей объема сжиженного углеводородного газа по ГОСТ 20448-90 и природного газа по ГОСТ 5542-87 при учете потребления газа индивидуальными потребителями.

Диапазон измерения расхода газа (м3/ч) - от 0,03 до 1,8.

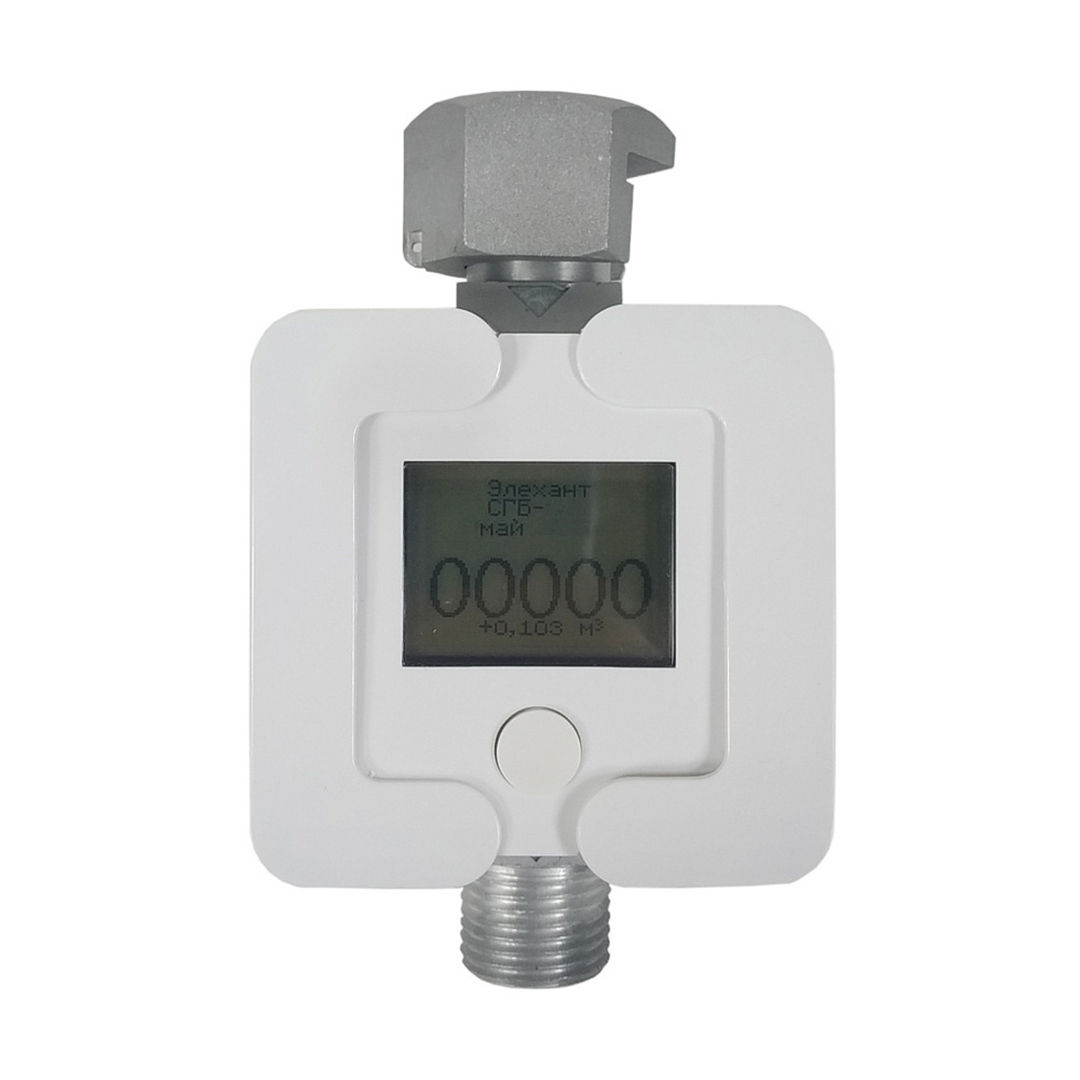

В комплект входит гайка резьба 1/2 (гайка-штуцер)

Межповерочный интервал - 12 лет.

Поверка свежая. В пределах 6 месяцев.

Сертификат соответствия: РФ

Паспорт счетчика: РФ

Принцип действия счетчиков газа бытовьх СГБ-1,8 ocнован на преобразовании объема газа, прошедшего через счетчик в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний, с последующим подсчетом на электронном блоке измерения объема газа.
Счетчики состоят из следующих ocновных узлов:
- корпус с расположенным в нем струйным генератором, пьезоэлементом и входными и входными присоединительными патрубками ;
- электронньй блок;
- элемент питания;
- две пластиковые накладки.

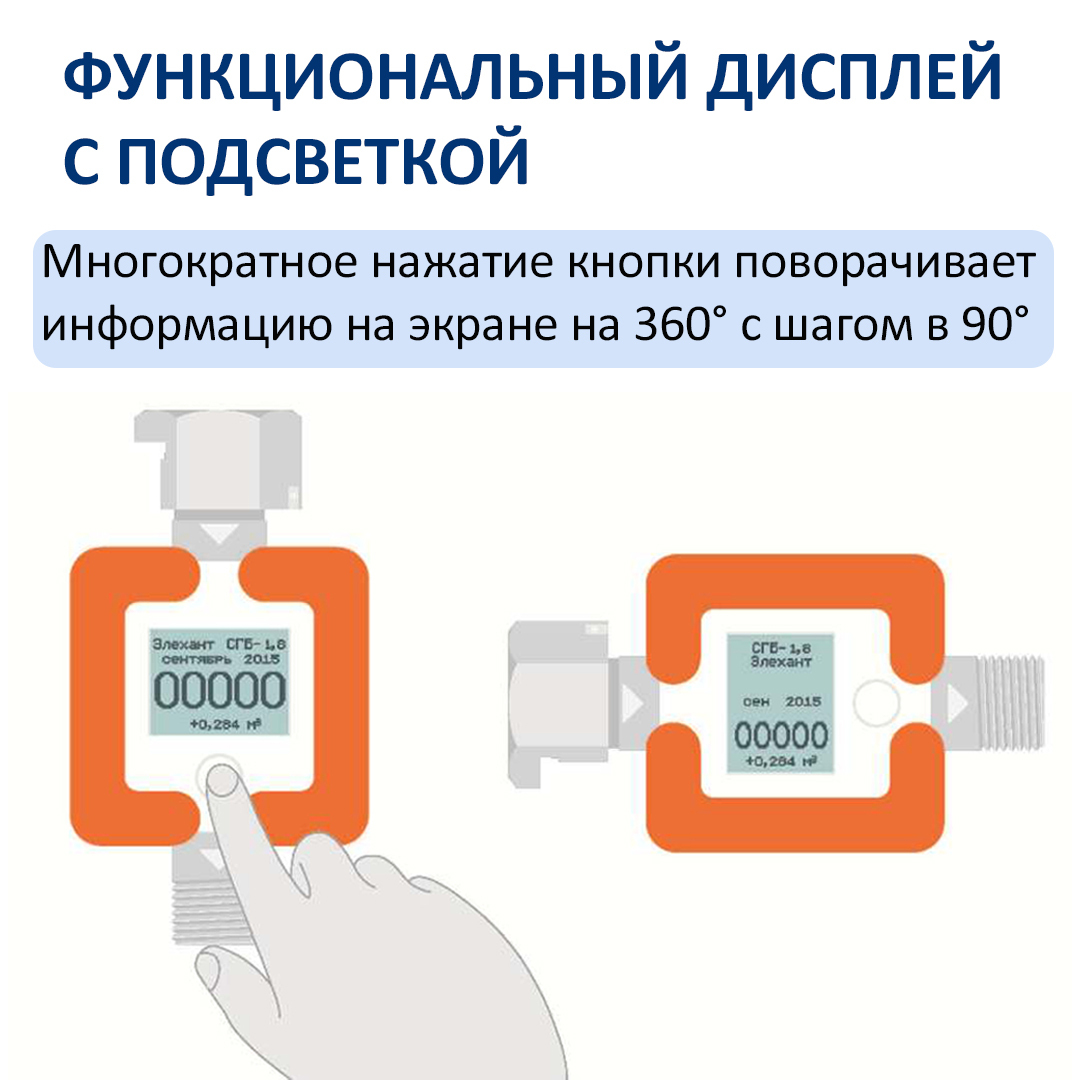

Счетчики имeют отчетное устройство на жидкокристаллическом индикаторе.

Программное обеспечение

Наименование программного обеспечения - Основная программа СГБ-1,8

Идентификационное наименование программного обеспечения - Prog18.hex

Номер версии (идентификационный номер) программного обеспечения - 1.0

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) - F9AC

Алгоритм вычисления цифрового идентификатора программного обеспечения - CRC16

Примечание - допускается замена программного обеспечения на более новую версию.

Метрологические и технические характеристики

Диаметр условного прохода, мм

15

Диапазон измеряемых расходов, м3/ч

от 0,03 до 1,8

Пределы допускаемой основной относительной погрешности счетчика, %, равны в диапазоне расходов:

- от Q min до 0,2 Q max

- от 0,2 Q max до Q max

2,5

1,5

Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной в пределах рабочего диапазона температур на каждые 10 ℃ изменения температуры, %

0,5

Наименьшая цена деления отчетного устройства, м3

0,001

Емкость отсчетного устройства, м3, не менее

99999,999

Напряжение питания, В

3,6

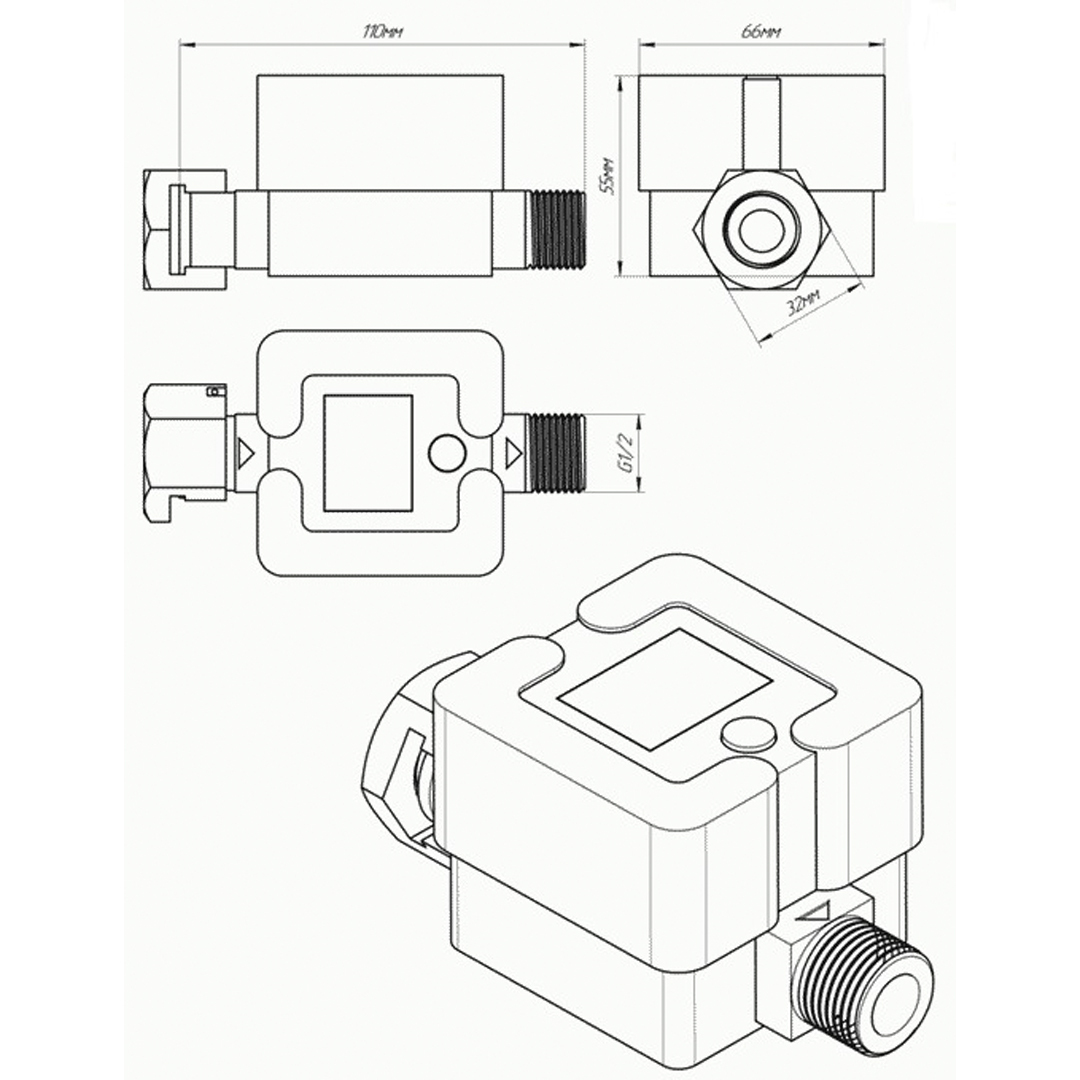

Габаритные размеры, мм, не более

110х66х55

Масса, кг, не более

0,3

Средний срок службы, лет, не менее

24

Средняя наработка на отказ, ч, не менее

120000

Условия эксплуатации:

- температура окружающего воздуха, ℃

- относительная влажность, %

- атмосферное давление, кПа

от минус 10 до плюс 50

от 30 до 80

от 84 до 106,7
